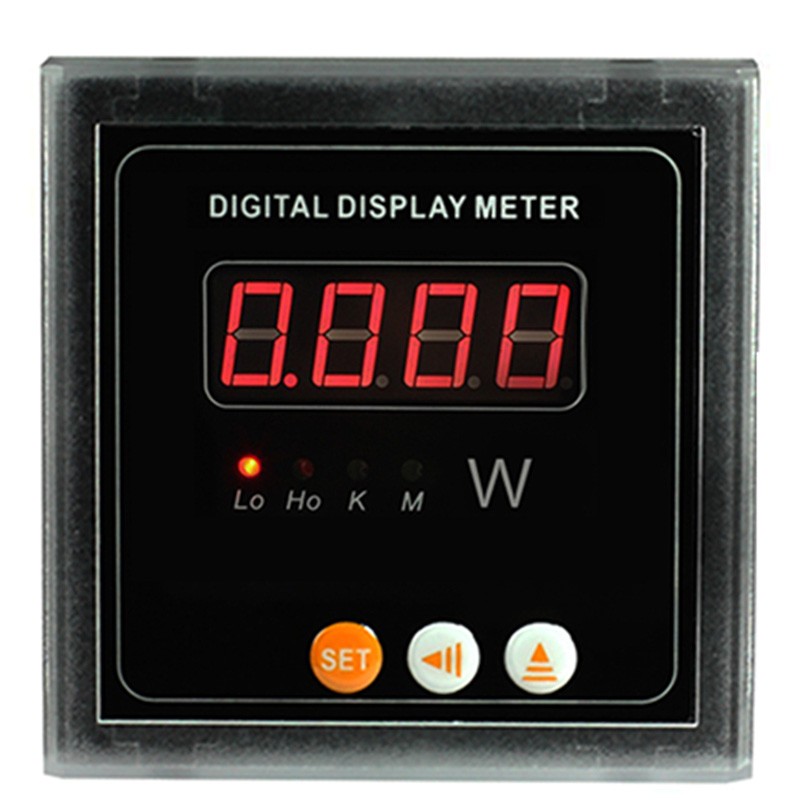

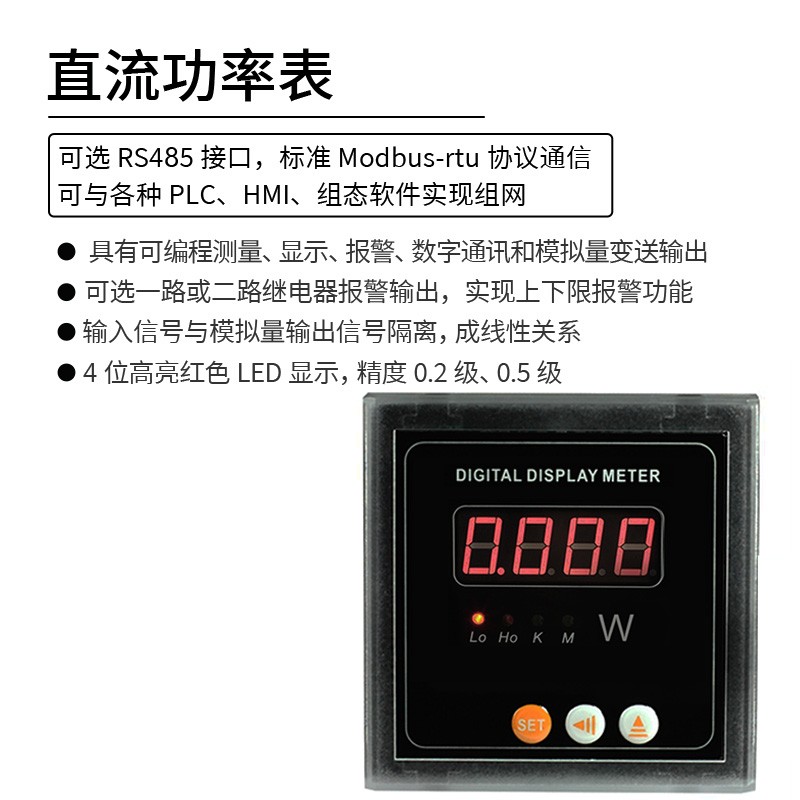

HY195系列數顯直流功率表，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于配電自動化、智能建筑、自動化生產線、測試臺等。真有效值測量，精度高，穩定性好。
4位高亮度紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限、上上限、下下限報警功能；可選RS485數字接口通訊，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)變送輸出，輸入信號與模擬量輸出信號隔離，成線性關系。
HY195系列數顯直流功率表，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于配電自動化、智能建筑、自動化生產線、測試臺等。真有效值測量，精度高，穩定性好。
4位高亮度紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限、上上限、下下限報警功能；可選RS485數字接口通訊，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)變送輸出，輸入信號與模擬量輸出信號隔離，成線性關系。
參數 | 性能 | |
信號輸入 | 電壓 | DC5V、10V、100V、600V等或用戶指定量程 |
電流 | DC100mA、1A、5A、75mV等或用戶指定量程 | |
輔助電源 | 線性電源: AC220V±5%；功耗＜3VA 開關電源： AC/DC85-265V或DC10-36V；功耗＜3VA | |
繼電器輸出 | 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC | |
模擬量輸出 | DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等 | |
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200，數據格式N81、E81、O81、N82 | |
精度等級 | 0.2級、0.5級 | |
顯示方式 | 數碼顯示：4位高亮度LED數碼管 | |
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | |
安全 | 絕緣：信號、電源、輸出端子對殼電阻＞5MΩ 耐壓：信號輸入、電源、輸出間＞AC2KV | |
說明：模擬量輸出與RS485通訊兩選一，兩種功能不能同時選擇。
外型代號 | 外型尺寸 | 開孔尺寸 | 深度 |
5 | 96×48 | 91×44 | 85 |
1 | 160×80 | 151×71 | 85 |
D | 48×48 | 45×45 | 85 |
A | 72×72 | 67×67 | 90 |
3 | 80×80 | 76×76 | 85 |
9 | 96×96 | 91×91 | 85 |
2 | 120×120 | 111×111 | 85 |
HY195P - ①K1- ②③
①、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。
②、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。
③、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。
舉例：96×48外型儀表，信號輸入為DC0～5A，帶RS485接口，型號為:HY195I-5K1-R。

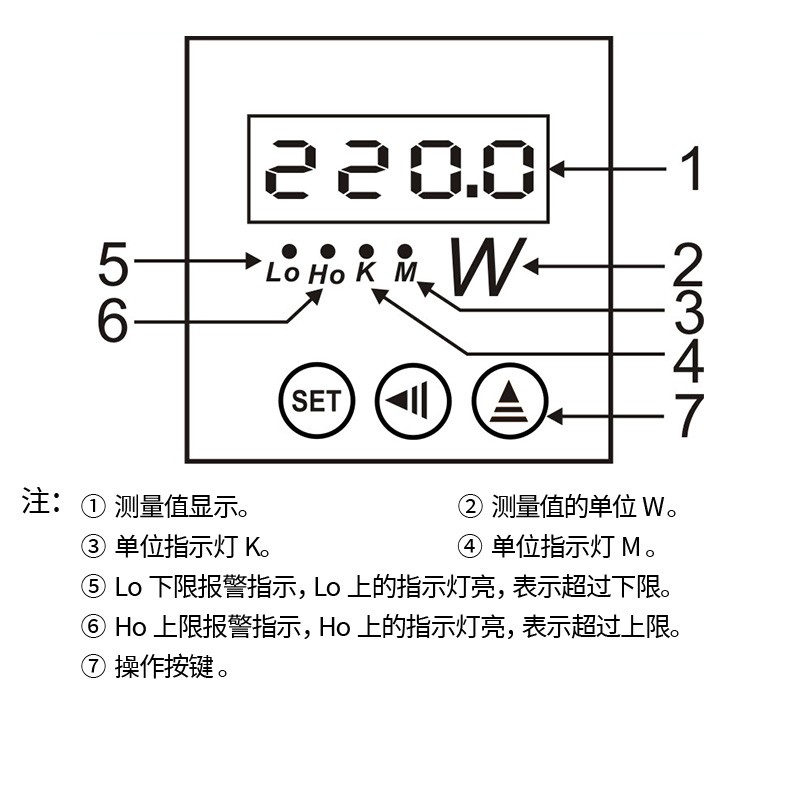

①、測量值顯示 。
②、測量值的單位W。
③、單位指示燈K 。
④、單位指示燈M 。
⑤、Lo下限報警指示，Lo上的指示燈亮，表示超過下限 。
⑥、Ho上限報警指示，Ho上的指示燈亮，表示超過上限 。
⑦、操作按鍵 。
功能鍵SET：用于進入菜單項，確認設置值。
位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。
增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

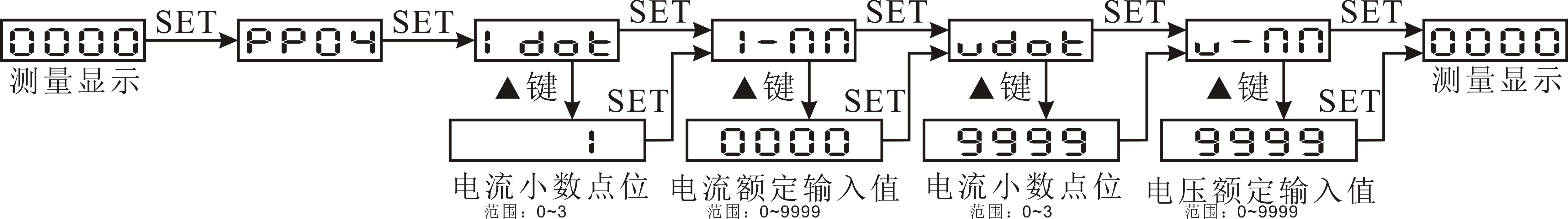

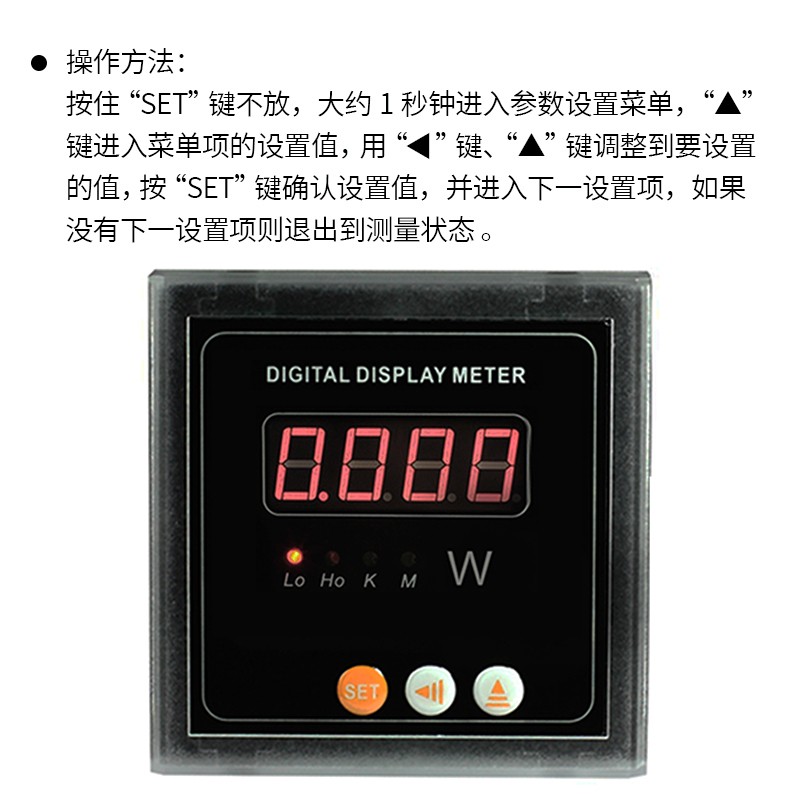

按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：
無校驗位、8個數據位、1個停止位；
奇校驗、8個數據位、1個停止位；
偶校驗、8個數據位、1個停止位；
無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
(1) 讀數據寄存器(功能代碼03H/04H)：450.0W，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,02H | 71H,CBH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(4字節) | 校驗碼 |
01H | 04H | 04H | 11H,94H,00H,01H | 7EH,94H |
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 功率值 | Short | R | 范圍：-1999~9999(有附號整數) |
1 | 功率的小數點位置 | Short | R | 范圍:0~3 |
2 | 電壓值 | Short | R/W | 范圍：-1999~9999(有附號整數) |
3 | 電壓的小數點位置 | Short | R/W | 范圍:0~3 |
4 | 電流值 | Short | R/W | 范圍：-1999~9999(有附號整數) |
5 | 電流的小數點位置 | Short | R/W | 范圍:0~3 |
說明：

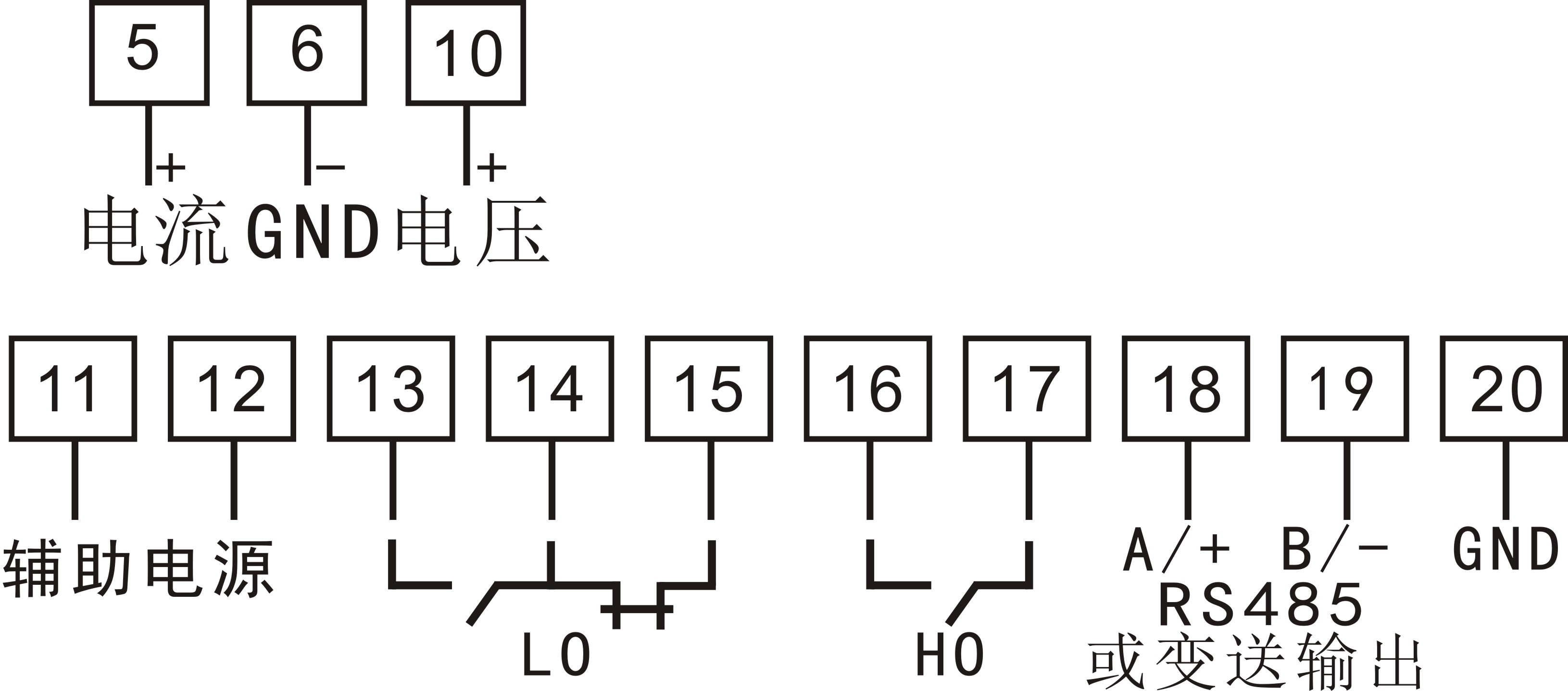

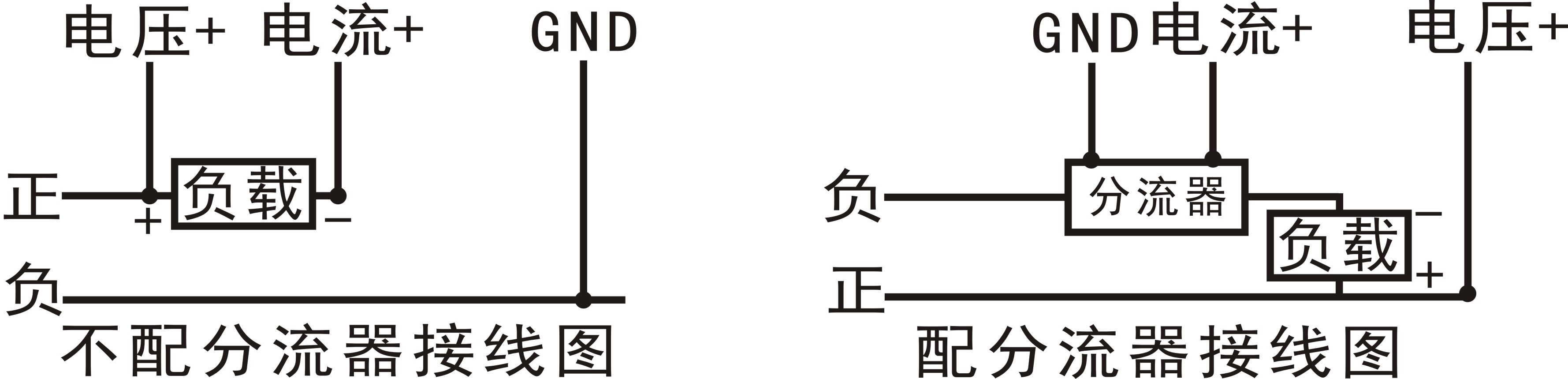

1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。

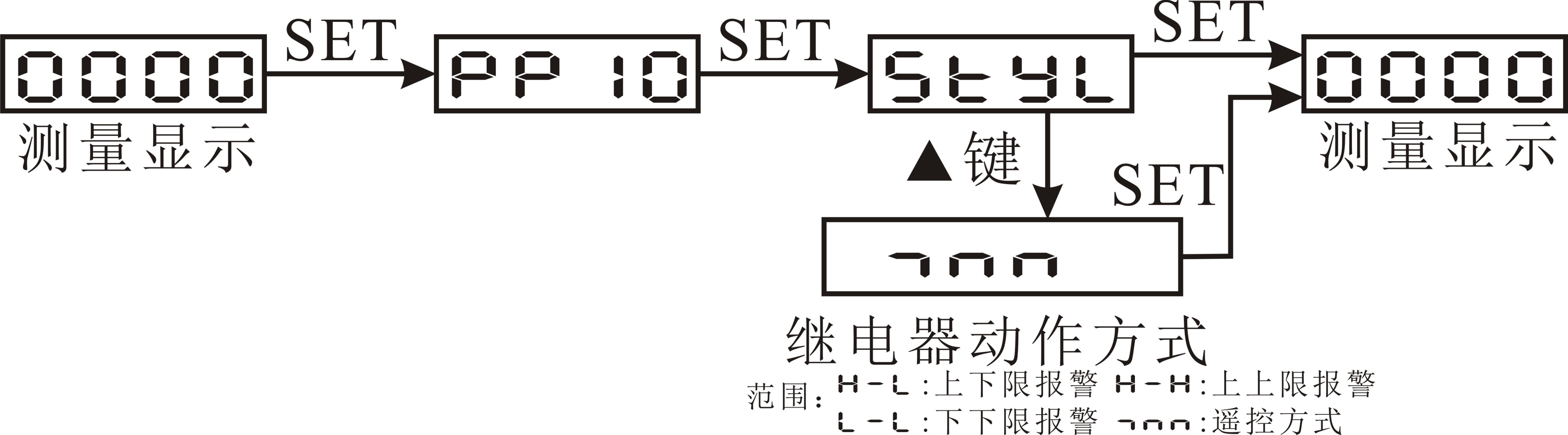

2、HO為上限報警繼電器輸出，LO為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。
